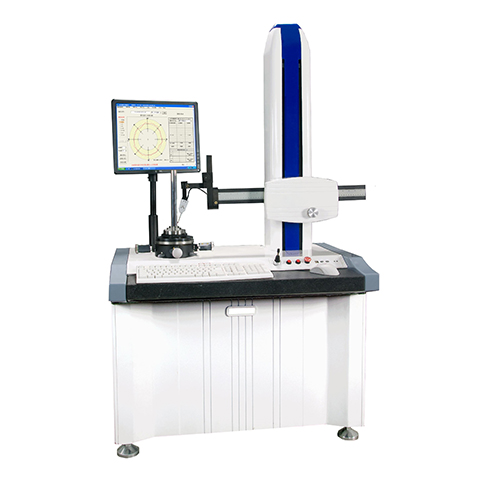

圆度仪










● 设备的主要特点

   可测环形工件的圆度、同轴度、同心度、跳动量、单片跳动、片间跳动、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。
   圆度评定方式(4种):最小区域法、最小二乘法、最小外接圆法、最大内切圆
   圆度滤波档位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、
   滤波形式:高斯(ISO标准)、2RC


● 设备技术参数

名称参数参数
   测量范围

    最大直径

   ф250mm

    最小内径

   ф5mm

   最大高度   300mm
   测量精确度

   径向误差

   ±(0.025+5H/10000)μm

   轴向误差   ±(0.025+6X/10000)μm
   工作台    台面直径    φ150mm
    回转直径    φ300mm
    承载重量    25Kg
    调整范围    调偏心±2mm ; 调水平±1°
    旋转速度    0-12转/分
    水平臂
    水平移动距离    150mm
    移动速度    0.5-6mm/s 或手动
   传感器

   量程

    500μm (半径差)

   分辨率

   0.005μm

   测针形状   Φ0.5mm宝石球测头(有更多直径可选择)
    测力   1-12g
   数据采集   进口光栅3600点/周
   放大倍率   任意至最大20万倍
   电        源   AC 220V±10%  50Hz
   气源压力   0.45~0.80Mpa  (气源质量要求:常规)
   气源流量   ≥0.2 m3/min
   环境要求

   温度:10~30℃;相对湿度:<85%


● 设备测量原理

采用半径测量法,工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准;电器部分由高级计算机及进口精密圆光栅传感器、精密电感位移传感器组成;进口精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量,保证测量工件的角位移、径向值的精确度;测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件,完成数据采集、数据处理及打印输出等工作。


● AC-5040CNC 设备配置清单


分项名称规格及主要技术参数数量
    机械部分

    主机仪器架

    大理石工作台面

   气浮主轴系统
    横导轨移动装置

    空气过滤系统



调心调平工作台


   台面直径Ф150mm、台面高度50mm
   调整范围:调偏心±2mm ; 调水平±1°
   X方向调节距离0-4mm,调节斜面比 150:3
Y方向调节距离0-4mm,调节斜面比 150:3
   精密三爪卡盘外尺寸装夹范围:ф0.8 mm ~~ф63mm
内尺寸装夹范围:ф23 mm ~~~ф58 mm
内孔直径:26 mm
包括法兰盘的总高度:42mm
卡盘重量:1.2KG
   电器部分    电器控制系统
   进口旋转圆光栅编码器
   电感传感器
   工业控制计算机工控主板 NORCO970
工控底板 NORCO PBP-14P4
CPU E5500
金士顿 4G 三代
硬盘SATA 1TB
19″普屏液晶
基于win XP系统下DTP测量软件
   HP喷墨打印机
   标准件
   标准玻璃半球
   椭圆标准件
