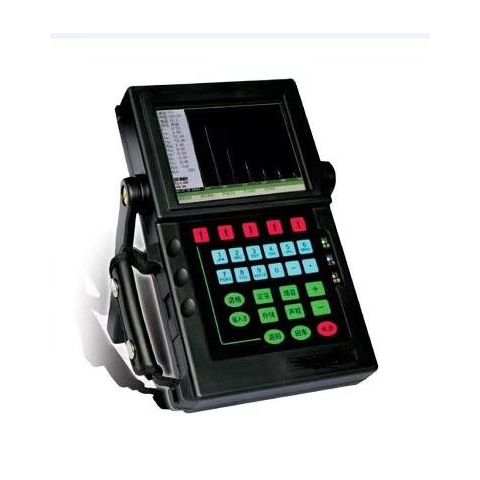

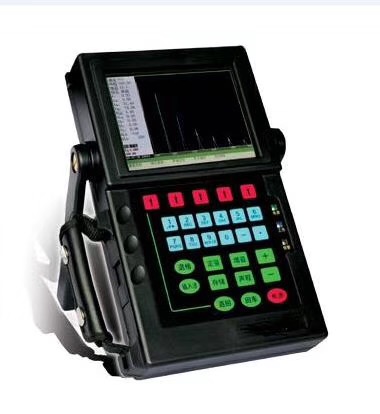

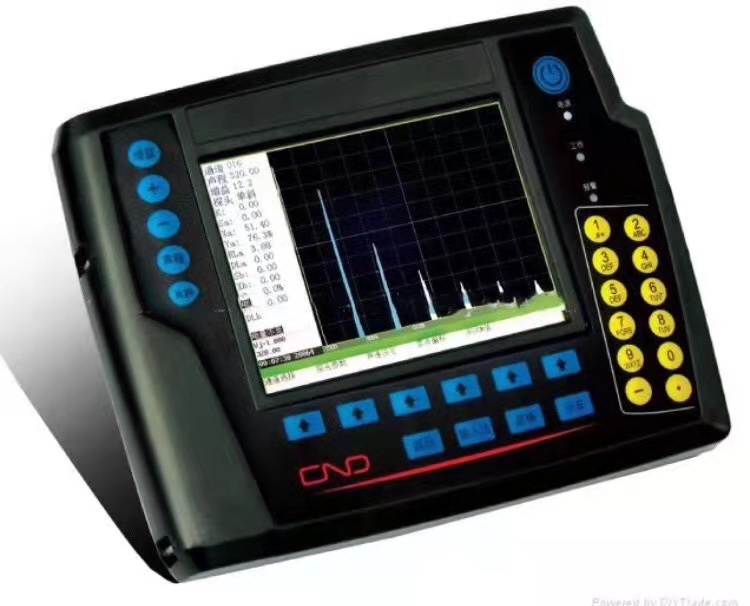

全数字超声波探伤仪










● 产品简介

       本仪器可检测内部缺陷(如裂纹、夹杂、气孔等)并能自动进行定位、评估和诊断。

广泛应用于试验室、特检院、船舶制造、石油天然气装备、航天、军工、化工、电力、钢铁、冶金、铁路、汽车制造、机械、锅炉压力容器、特种设备、石油管道、建筑业、模具制造等行业。我们对锻件、铸件、板材、管材、棒材、钢管合金类零件的探伤有着丰富的经验;客户分布在全国各地,如国家特检院、国家钢结构检测中心、上海石油机械制造公司、上海风能电力公司、浙江比亚迪汽车制造商、中国铁路局、新疆石油装备制造商等。


● 软件特点



         最高采样速率240MHz,测量分辨率0.01mm

         自动测试探头零点、声速和K值

         自动制作DAC、AVG曲线

         自动增益,配合峰值包络线,图像冻结功能,快速确定缺陷最高波及裂纹长度,探伤更高效

通过回波扩展功能可将闸门内回波区域放大到整个屏幕,显示缺陷回波位置(水平、深度、距离、当量值)

闸门声光报警(门位、门宽、门高自由调节)

        自动生成标准探伤报告

        自动切换100组探伤通道工艺

自由输入各行业探伤标准 仪器内部存有国家标准,客户也可根据美标,欧标等标准自行制作曲线。



高速、高亮大屏幕彩色场致显示,强光下正常工作

一键操作快速探伤,随时提示探伤帮助信息

大容量储存、1000幅探伤数据空间,掉电后数据不丢失

超长工作时间,无记忆高效锂电池,连续工作时间大于6小时


● 技术参数

参数名称参数数据
   频率范围   0.4-20MHZ
   增益范围

   0-120dB,0.1,2.0,6.0dB步进

  动态范围

   32dB

   分辨率   配用2.5P20探头远距离分辨力不大于5mm(按JIS Z 2352)
  垂直线性   <2%
  水平线性    <0.1%
  探伤范围    0-9999mm
   分辨率

   >45dB

   灵敏度余量

   >65dB (使用2.5P20探头发现距探测面200mm-ф2mm平底孔)

  工作模式  单探头、双晶探头、穿透探头
   脉冲发生器   可变脉冲发生器
   阻尼   50/100/400欧自动匹配
  数字抑制   0-99%线性抑制,不影响线性与增益
   闸 门   进波门、失波门;单闸门读数、双闸门读数
   报 警   蜂鸣报警,LED 灯报警
   显示环境温度   -20-50°C
   相对湿度   (20~95)%RH
   充电器   220-240V交流输入
   工作电压   7.4V±0.3V
   尺寸   250*150*38mm
   重量   1.28KG


● 主要附件配置

名称
数量
备注
主机1
    探头
       2
     直探头、斜探头各1只
探头线1(内含)
充电器1
   电源连接线
1
合格证1
说明书
1
验货单2
装箱单1

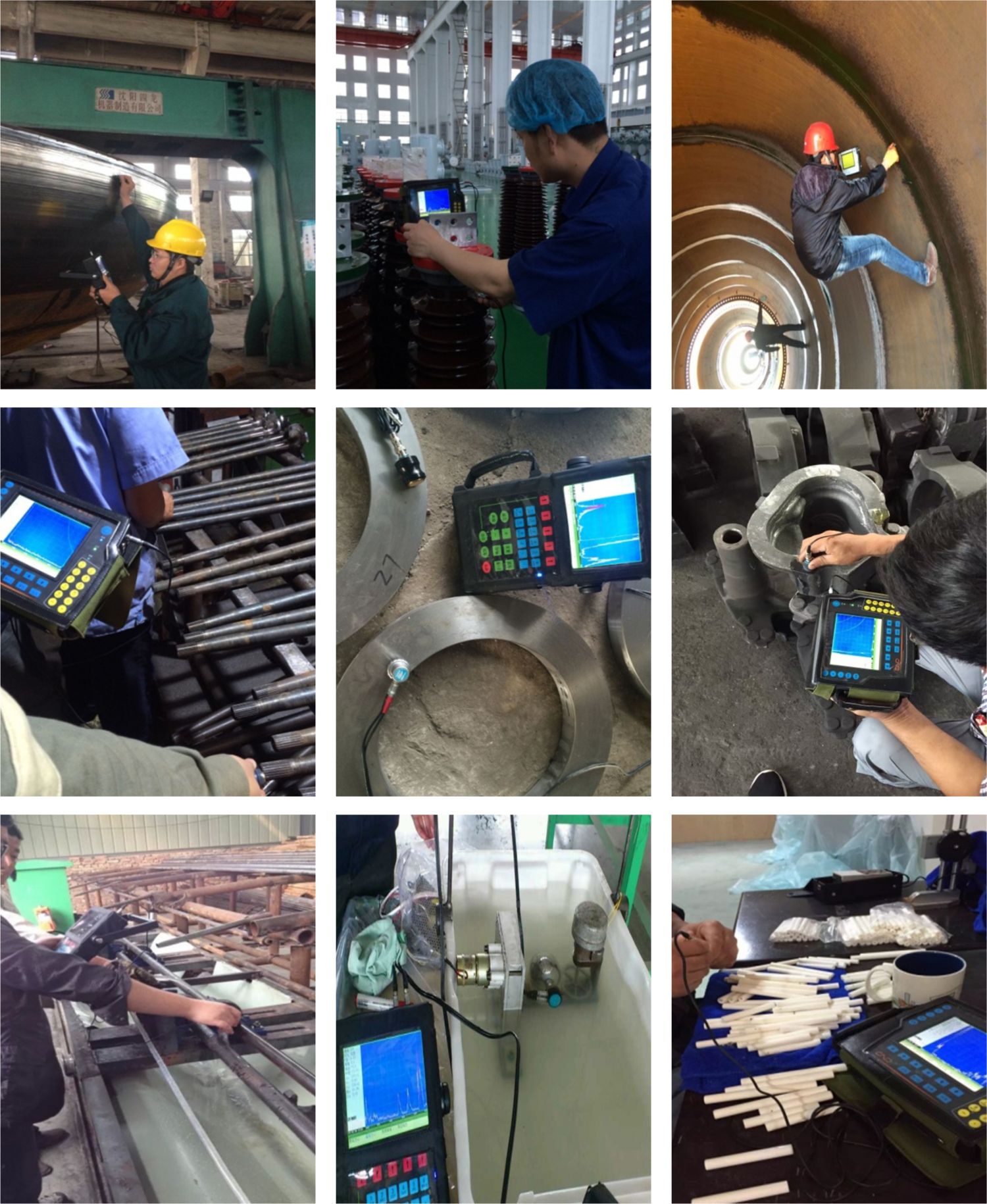

● 各行业客户现场案例
