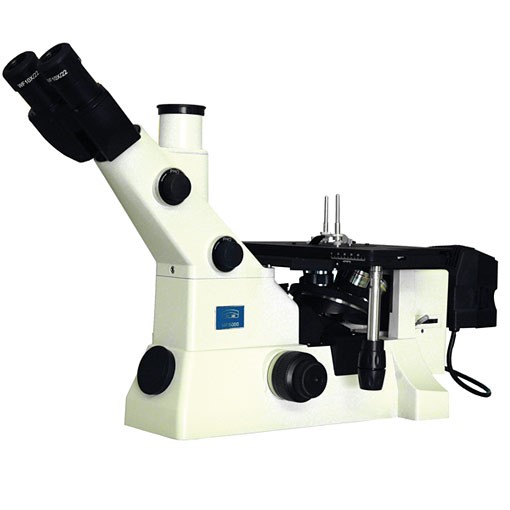

MR5000数码一体化金相数码显微镜
※科研级倒置金相显微镜，功能齐全，操作方便；涵盖明场、暗场、偏光、DIC等显微分析方法；各控件布局合理，切换简单易行；同时配置了两个数码端口，满足不同的数码拍照需求。
● 无限远光学系统，放大倍数50X-1000X。
● 10X/22大视野目镜，方便寻找目标，视度可调±5；另配一只10X/20侧微目镜，便于显微测量
● 三目观察筒， 双目为铰链式：倾斜45°，可360°旋转，双视度可调±5，双目瞳距：48~75 mm，分光比：观察80% 摄影20%，同时具有摄影、摄像功能，满足教学要求。
● 双数码端口设计，其中一个端口用于快速实时成像，另一个用于视频记录。两个控制旋钮，可以轻松实现100/0、0/100、80/20光能量分配方式的切换，研究人员可以为特定的标本选择合适的数码出口。一个旋钮控制视频数码出口，可获取20%的能量；另一个旋钮控制拍照数码出口，可获取100%的能量，方便不同的标本需求。
● 标准柯勒照明设计：12V50W卤素灯，预置中心、中心可调，亮度连续可调；内置绿、蓝、黄、灰滤色片和磨砂玻璃，拨轮切换，其中蓝色绿色片为多层膜式色温片，使目视效果等同日光效果；可变孔径光栏，便于匹配不同的物镜及不同的观察需求；可变视场光栏，可实现只”聚焦目标“区域，显微影像更为卓越，并可有效消除杂散光；
● 复眼照明，可进一步提高低倍率（特别是5倍）下照明的均匀性，其可移出光路；
●无限远长工作距离平场消色差物镜（明暗场通用）：5X/0.12/WD:10，10X/0.25/WD:10，20X/0.4/WD:5，50X/0.75/WD:1.3 100X/.9/WD:0.7(干镜)。
● 物镜转换器：五孔物镜转换器。
● 粗微调：共轴粗微调，采用三角导轨滚柱交叉导向机构.两侧都有粗微调焦旋钮，带上限位及松紧调节环，粗调范围：向上1 mm，向下7 mm，微调最小格值：2 μm。
● 矩形双层平台：面积：226×178 mm，行程为40mm×40mm，以右手控制，游标刻度为0.1mm。
● 具有起偏、检偏、暗场功能，可升级实现微分干涉观察功能，微分干涉有5X、10X、20X、50X、100X。
●数字摄像头（1600万像素）
1）光电传感器参数：科学CMOS光电传感器，靶面尺寸1/2.33’；最大分辨率4608×3456 ,有效像素1600万；逐行扫描方式，性噪比40.5db；灵敏度1.0V/lux_sec550nm；光谱响应400nm-1000nm;曝光时间0.05-110ms；动态范围67.4db；USB3.0接口供电
2）采集软件参数：手动，自动曝光（自动曝光目标值可调）；手动/一次白平衡 （一次白平衡默认基色是LED光源的白色）；视频格式选择24608x3456, 2304x1728, 1600x1200, 1028x960；支持Directshow ；支持twain；高速USB3.0接口；精确的图像还原性，色彩丰富，逼真；持色差，亮度，对比度，饱和度，伽码值等后期图像增强功能；支持多组参数保存功能；支持JPG,BMP格式图像捕捉。
3）操作系统：支持Windows XP/Vista 32bit /Windows 7/ Windows 2000/Windows 8/Windows 10。
| 名 称 | 数 量 |
| 主 体 | 1只 |
| 三目观察筒 | 1只 |
| 大视场目镜10X | 2只 |
| 大视场目镜20X | 2只 |
| 大视场十字分化目镜10X | 1只 |
| 平场消色差物镜5X | 1只 |
| 平场消色差物镜10X | 1只 |
| 平场消色差物镜20X | 1只 |
| 平场消色差物镜50X | 1只 |
| 平场消色差物镜100X | 1只 |
| 起偏镜 | 1只 |
| 物镜测微尺0.01mm | 1只 |
| 蓝、黄、绿、灰、毛滤色片 | 1套 |
| 12V50W卤素灯 | 2只 |
| 微分干涉（5X、10X、20X、50X、100X） | 1套 |
| 电源线 | 1根 |
| 小平台（水滴型、中孔、大孔） | 3片 |
| 平台压片 | 2只 |
| 调节扳手 | 1套 |
| 合格证 | 1只 |
| 说明书 | 1本 |
| 防尘罩 | 1只 |
| 1600万像素摄像头及接口 | 1套 |
 |
系统特点
● 采用Intel公司基于Pentium系列处理器优化的图像处理引擎，同时结合模式识别、神经网络、小波与分形等方面的先进算法，实现了黑白图像的自动分割和彩色图像的自动聚类分析，具有先进的图像处理与识别功能，测量准确。 ● 真彩色图像处理分析，完全兼容黑白图像，信息更为丰富。充分利用计算机系统资源，采集速度更快，更为稳定。 ● 平台化软件的设计思想，随着操作人员的不断使用，试样素材的不断累积、分类以及使用经验的积累，软件具备了更多的内在价值。 ● 图像、操作界面集中于一个显示器，操作更为方便，而且利用计算机显示器显示图像，刷新率更高，图像更细腻，解决视频显示器固有的闪烁问题 ● 软件、硬件配置灵活，可以根据用户需要，量体裁衣 ● 图像来源支持摄像机、数码相机、扫描仪以及网络图像等 ● 配合电动扫描平台可以实现全自动多视场测量 ● 按照GB等国内国际标准进行测量评级，检测结果权威可靠。 ● 操作简便，按照出厂设置可以“一键式”操作，也可以自行定制处理参数，测量过程，并且这些设置可以独立保存，因而金相检测人员的知识和经验可以保存和共享。 ● 提供丰富的工具软件，如图片库管理软件，图文报告定制软件，景深融合软件等。 ● 提供图文报告，报告格式可以定制，所有报告内容可以以专用格式或者Word，Excel等通用文件格式存储，报告中图片可以为实际倍率大小。 |
基本功能
球墨铸铁测量评级软件 参照标准： GB9441-88 分析内容：石墨大小评级，石墨球化率评级，铁素体、珠光体数量，磷共晶数量以及渗碳体数量。 灰铸铁测量评级软件 参照标准：GB7216-87 分析内容：石墨长度、石墨分布、珠光体数量、碳化物数量、磷共晶数量。 蠕铁测量评级系统 参照标准：CB1030-83 分析内容：蠕化率、铁素体含量、珠光体数量、碳化物数量、磷共晶数量。 金属平均晶粒度 参照标准：GB/T6394-2002 分析内容：单晶晶粒度、双晶晶粒度 脱碳层深度测定 参照标准：GB-T224-1987 分析内容：脱碳层的深度 渗碳层深度测定 参照标准：GB11354-89 分析内容：渗碳层深度的测定 非金属夹杂物评定 参照标准：GB/T10561-2005 多相金属材料分析 分析内容：各种组织含量的测量 a相含量的评定 参照标准：GB T 13305-1991 分析内容：相含量的评定 通用图像分析系统 分析内容：常规的形态学参数（长度、面积、周长等） 图片管理（精确打印）软件 图片采集、定制图文报表输出（格式按照用户要求定制，报告中图片可以定倍率输出）、实际倍率图片输出、图片管理、图片定倍比对（便于比照评级，其标准可以为任意金相标准图谱）、简单测量、图片标注。 |
检验类别 | 模块名称 | 功能说明 |
| 1、金属平均晶粒度 | 【001】金属平均晶粒度测定 … GB 6394-2002 | 自动评级 |
| 【010】铸造铝铜合金晶粒度测定…GB 10852-89 | ||
| 【019】珠光体平均晶粒度测定…GB 6394-2002 | ||
| 【062】金属的平均晶粒度评级…ASTM E112 | ||
| 【074】黑白相面积及晶粒度评级…BW 2003-01 | ||
| 【149】彩色试样图像平均晶粒度测定…GB 6394-2002 | 辅助评级 | |
| 【304】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（面积法） | 自动评级 | |
| 【305】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（切割线法） | 自动评级 | |
| 【322】铜及铜合金_平均晶粒度测定方法…YS/T 347-2004 | 自动评级 | |
| 【328】彩色试样图像平均晶粒度测定方法２ | ||
| 2、非金属夹杂物显微评定 | 【002】非金属夹杂物显微评定…GB 10561-89 | 自动评级 |
| 【252】钢中非金属夹杂物含量的测定标准评级图显微检验法…GB/T 10561-2005/ISO 4967:1998 | 自动评级 | |
| 3、贵金属氧化亚铜金相检验 | 【003】贵金属氧化亚铜金相检验…GB 3490-83 | 自动评级 |
| 4、脱碳层深度测定 | 【004】脱碳层深度测定…GB 224-87 | 辅助评级 |
| 5、铁素体晶粒延伸度测定 | 【005】铁素体晶粒延伸度测定…GB 4335-84 | 自动评级 |
| 6、工具钢大块碳化物评级 | 【006】工具钢大块碳化物评级…GB 4462-84 | 自动评级 |
| 7、不锈钢相面积含量测定 | 【007】不锈钢相面积含量测定…GB 6401-86 | 自动评级 |
| ８、灰铸铁金相 | 【008】铸铁共晶团数量测定…GB 7216-87 | 自动评级 |
| 【056】贝氏体含量测定…GB 7216-87 | ||
| 【058】石墨分布形状…GB 7216-87 | 比较评级 | |
| 【059】石墨长度…GB 7216-87 | 辅助评级 | |
| 【065】珠光体片间距…GB 7216_87 | ||
| 【066】珠光体数量…GB 7216_87 | 自动评级 | |
| 【067】灰铸铁过冷石墨含量…SS 2002-01 | ||
| 【185】碳化物分布形状…GB 7216-87 | 辅助评级 | |
| 【186】碳化物数量…GB 7216-87 | 自动评级 | |
| 【187】磷共晶类型…GB 7216-87 | 比较评级 | |
| 【188】磷共晶分布形状…GB 7216-87 | ||
| 【189】磷共晶数量…GB 7216-87 | 比较评级 | |
| 【190】基本组织特征…GB 7216-87 | 自动评级 | |
| 【235】石墨长度（自动分析）…GB 7216-87 | 比较评级 | |
| 【251】灰铸铁多图多模块评级：石墨分布＆石墨长度＆基体组织＆共晶团 | 自动评级 | |
| 【255】灰铸铁金相＿基本组织特征（灰度法） | 自动评级 | |
| 【256】石墨分布＆石墨长度＆基体组织＆共晶团（灰度法）…GB 7216-87 | 自动评级 | |
| 【316】灰铁金相等级图_石墨类型…SS 2007-6 | 比较评级 | |
| 【317】灰铁金相等级图_石墨尺寸…SS 2007-7 | 辅助评级 | |
| 【318】灰铁金相等级图_铁素体的大约百分含量…SS 2007-8 | 比较评级 | |
| 【319】灰铁金相等级图_珠光体的大概间隔…SS 2007-9 | 比较评级 | |
| 【320】灰铁金相等级图_碳化物及磷化物共晶体大致含量…SS 2007-10 | 比较评级 | |
| 9、定量金相测定方法 | 【009】定量金相测定方法…GB/T 15749-95 | 自动评级 |
10、钢的显微组织评定方法 （GB/T 13299-91） | 【011】游离渗碳体组织分析…GB/T 13299-91 | 辅助评级 |
| 【012】低碳变形钢的珠光体组织分析…GB/T 13299-91 | ||
| 【013】带状组织分析…GB/T 13299-91 | ||
| 【014】魏氏组织分析…GB/T 13299-91 | ||
| 【016】屈氏体含量计算…SG-1979 | 自动评级 | |
11、汽车渗碳齿轮金相检验 （QC/T 262-1999） | 【015】马氏体针叶长度评级…QC/T 262-1999 | 自动评级 |
| 【017】碳化物评级…QC/T 262-1999 | 辅助评级 | |
| 【018】残余奥氏体评级…QC/T 262-1999 | 自动评级 | |
| 【055】奥氏体含量测定…QC/T 262-1999 | ||
| 【150】马氏体针叶长度评级（测量法）QC/T 262-1999 | 辅助评级 | |
| 12、球墨铸铁金相检验 | 【020】球化分级…GB 9441-88 | 自动评级 |
| 【021】石墨大小分级…GB 9441-88 | ||
| 【022】珠光体数量分级…GB 9441-88 | 辅助评级 | |
| 【023】铁素体和珠光体数量分级（含石墨、渗碳体百分比）…GB 9441-88 | 自动评级 | |
| 【063】球墨铸铁__磷共晶数量…GB 9441-88 | ||
| 【064】球墨铸铁__渗碳体数量…GB 9441-88 | ||
| 【250】球墨铸铁多图多模块评级：球化分级＆石墨大小＆基体组织 | ||
| 【301】球墨铸铁金相＿石墨大小分级（鼠标选择） | 辅助评级 | |
| 【312】球铁金相等级图_碳化物等级…SS 2007-2 | 比较评级 | |
| 【313】球铁金相等级图_球化率等级…SS 2007-3 | 辅助评级 | |
| 【314】球铁金相等级图_单位面积球墨数量…SS 2007-4 | 辅助评级 | |
| 【315】球铁金相等级图_珠光体含量…SS 2007-5 | 比较评级 | |
| 【321】珠光体粗细…GB 9441-88 | ||
| 13、计算孔度的大小和分布 | 【024】计算孔度的大小和分布…BJYF-2001 | 自动评级 |
| 14、铸造铝硅合金（JB/T 7946） | 【025】钠变质…JB/T 7946.1-1999 | 辅助评级 |
| 【026】磷变质…JB/T 7946.1-1999 | ||
| 【027】过烧…JB/T 7946.2-1999 | ||
| 【028】针孔…JB/T 7946.3-1999 | ||
| 15、履带车辆渗碳齿轮（WJ 730-82） | 【029】碳化物…WJ 730-82 | 辅助评级 |
| 【030】马氏体及残余奥氏体…WJ 730-82 | 自动评级 | |
| 16、履带车辆传动齿轮（GY674-75） | 【031】车体传动齿轮_碳氮化合物…GY674-75 | 辅助评级 |
| 【032】发动机齿轮_碳氮化合物…GY674-75 | ||
17、内燃电力机车渗碳淬硬齿轮 （HBJ-2000） | 【033】1_碳化物分级…HBJ-2000 | 辅助评级 |
| 【034】2_马氏体片长分级…HBJ-2000 | ||
| 【035】3_残余奥氏体分级…HBJ-2000 | ||
| 【036】4_心部组织分级…HBJ-2000 | 比较评级 | |
| 【037】5_内氧化分级…HBJ-2000 | 辅助评级 | |
| 【038】6_表面脱碳分级…HBJ-2000 | ||
| 18、铬轴承钢（YB9-68） | 【039】1_中心疏松…YB9-68 | 比较评级 |
| 【040】2_一般疏松…YB9-68 | ||
| 【041】3_偏析…YB9-68 | ||
| 【042】4_非金属夹杂物…YB9-68 | ||
| 【043】5_退火组织…YB9-68 | ||
| 【044】6_碳化物网状…YB9-68 | ||
| 【045】7_碳化物带状…YB9-68 | ||
| 【046】8_碳化物液析…YB9-68 | ||
| 19、高速工具钢 | 【047】高速工具钢_大截面锻制钢材_共晶碳化物…GB9942-88 | 比较评级 |
| 20、高速工具钢棒（GB9943-88） | 【048】1_钨系_共晶碳化物_网系…GB9943-88 | 比较评级 |
| 【049】1_钨系_共晶碳化物_带系…GB9943-88 | ||
| 【050】2_钨钼系_共晶碳化物_网系…GB9943-88 | ||
| 【051】2_钨钼系_共晶碳化物_带系…GB9943-88 | ||
21、铝及铝合金加工 制品（GB/T3246-2000） | 【052】铝及铝合金加工制品显微组织检验方法…GB/T3246.1-2000 | 比较评级 |
| 【053】铝及铝合金加工制品低倍组织检验方法…GB/T3246.2-2000 | ||
| 22、钢材断口检验法 | 【054】钢材断口检验法… GB 1814-79 | 比较评级 |
| 23、高碳钢盘条索氏体含量 | 【057】高碳钢盘条索氏体含量…YB/T 169-2000 | 自动评级 |
| 24、一般工程用铸造碳钢（GB 8493-87） | 【060】显微组织…GB 8493-87 | 比较评级 |
| 【061】混有珠光体的铁素体晶粒度…GB 8493-87 | ||
| 25、碳钢 | 【068】碳钢__石墨化评级…DL/T 786-2001 | 比较评级 |
| 26、20号钢珠光体球化评级 | 【069】20号钢__珠光体球化评级…DL/T 674-1999 | 比较评级 |
| 27、15CrMo钢珠光体球化评级 | 【070】15CrMo钢__珠光体球化评级…DJ 4547-1985 | 比较评级 |
| 28、12Cr1MoV钢珠光体球化评级 | 【071】12Cr1MoV钢__珠光体球化评级…DJ 3544-1985 | 比较评级 |
| 29、硬质合金金相检验 | 【072】硬质合金__碳化物晶粒度测定…GB 3488-1983 | 自动评级 |
| 【073】硬质合金__孔隙度和非化合碳的金相测定…GB/T 3489-1983 | 辅助评级 | |
30、内燃机_活塞销_金相检验 (JB/T 8118.2-1999) | 【075】马氏体分级…JB/T 8118.2-1999 | 辅助评级 |
| 【076】碳化物分级…JB/T 8118.2-1999 | ||
| 31、钢的感应淬火 | 【077】钢的感应淬火或火焰淬火后有效硬化层深度的测定…GB 5617-2005 | 辅助评级 |
| 32、钢件感应淬火 | 【078】钢件感应淬火金相检验…JB/T 9204-1999 | 辅助评级 |
33、珠光体球墨铸铁零件 金相检验（JB/T 9205-1999） | 【079】珠光体球墨铸铁零件感应淬火金相检验…JB/T 9205-1999 | 比较评级 |
| 【080】珠光体球墨铸铁零件感应淬火金相检验__硬化层深度的检验…JB/T 9205-1999 | 辅助评级 | |
34、钢铁零件_渗氮层深度测定 和金相组织检验（GB 11354-2005） | 【081】钢铁零件_渗氮层深度测定和金相组织检验_原始组织的检验 | 比较评级 |
| 【082】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层深度测定 | 辅助评级 | |
| 【083】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层脆性检验 | 比较评级 | |
| 【084】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层疏松检验 | ||
| 【085】钢铁零件_渗氮层深度测定和金相组织检验_渗氮扩散层中氮化物检验 | ||
35、铁基粉末冶金烧结制品 金相标准（JB/T 2798-1999） | 【086】珠光体…JB/T 2798-1999 | 辅助评级 |
| 【087】渗碳体…JB/T 2798-1999 | ||
36、铁素体可锻铸铁 金相标准（GB 2122-77） | 【088】石墨形状…GB 2122-77 | 比较评级 |
| 【089】石墨形状分级…GB 2122-77 | ||
| 【090】石墨分布…GB 2122-77 | ||
| 【091】石墨颗数…GB 2122-77 | 辅助评级 | |
| 【092】珠光体形状…GB 2122-77 | 比较评级 | |
| 【093】珠光体残余量分级…GB 2122-77 | 辅助评级 | |
| 【094】渗碳体残余量分级…GB 2122-77 | ||
| 【095】表皮层厚度…GB 2122-77 | ||
37、内燃机进排气门 金相检验（JB/T 8188.2-1999） | 【096】奥氏体晶粒度〈按 GB 6394 标准〉JB/T 8188.2-1999 | 自动评级 |
| 【097】游离铁素体…JB/T 8188.2-1999 | 辅助评级 | |
| 【098】奥氏体耐热钢层状析出物…JB/T 8188.2-1999 | ||
| 38、镁合金加工制品显微组织检验方法 | 【099】镁合金加工制品显微组织检验方法_晶粒度测定…GB 4296-84 | 自动评级 |
| 39、蠕墨铸铁金相(JB/T 3829-1999) | 【100】石墨形态…JB/T 3829-1999 | 比较评级 |
| 【101】蠕化率…JB/T 3829-1999 | ||
| 【102】珠光体数量…JB/T 3829-1999 | 自动评级 | |
| 【103】蠕墨铸铁金相__磷共晶类型…JB/T 3829-1999 | 比较评级 | |
| 【104】磷共晶数量…JB/T 3829-1999 | 自动评级 | |
| 【105】碳化物类型…JB/T 3829-1999 | 比较评级 | |
| 【106】碳化物数量…JB/T 3829-1999 | 自动评级 | |
| 【298】蠕化率评定（SS 2006-24） | ||
| 40、铝合金铸件_表面质量 | 【107】铝合金铸件_表面质量_针孔级别HB963-90 | 辅助评级 |
41、内燃机单体铸造活塞环 金相检验（JB/T 6016-92） | 【108】石墨的评级…JB/T 6016-92 | 自动评级 |
| 【109】磷共晶的分布评级…JB/T 6016-92 | 辅助评级 | |
| 【110】磷共晶大小的评级…JB/T 6016-92 | ||
| 【111】磷共晶复合物的评级…JB/T 6016-92 | ||
| 【112】游离铁素体的评级…JB/T 6016-92 | 自动评级 | |
| 【113】珠光体的评级…JB/T 6016-92 | ||
42、内燃机球墨铸铁活塞环 金相检验（JB/T 6724-93） | 【114】第一级别图_石墨球化率评级…JB/T 6724-93 | 自动评级 |
| 【115】第二级别图__石墨大小评级…JB/T 6724-93 | ||
| 【116】第三级别图_游离铁素体评级…JB/T 6724-93 | ||
43、汽车摩托车发动机单体铸造 活塞环金相检验（QC/T 555-2000） | 【117】石墨类别…QC/T 555-2000 | |
| 【118】游离铁素体类别…QC/T 555-2000 | ||
| 【119】磷共晶分布与网孔…QC/T 555-2000 | ||
| 【120】磷共晶大小…QC/T 555-2000 | ||
| 【121】磷共晶复合物…QC/T 555-2000 | ||
| 【122】基体组织…QC/T 555-2000 | ||
44、汽车摩托车发动机球墨铸铁 活塞环金相标准（QC/T 284-1999） | 【123】石墨球化率…QC/T 284-1999 | 自动评级 |
| 【124】石墨大小与数量…QC/T 284-1999 | ||
| 【125】游离铁素体…QC/T 284-1999 | ||
| 【126】游离渗碳体、碳化物和磷共晶…QC/T 284-1999 | ||
45、钢质模锻件金相组织 评级（GB/T 13320-91） | 【127】中碳结构钢正火处理组织…GB/T 13320-91 | 比较评级 |
| 【128】低碳低合金结构钢（渗碳钢）正火处理组织…GB/T 13320-91 | ||
| 【129】中碳结构钢调质处理组织…GB/T 13320-91 | ||
| 【130】中碳低合金结构钢调质处理组织…GB/T 13320-91 | ||
46、高碳铬轴承钢滚动轴承 零件热处理技术条件（JB/T 1255-2001） | 【131】第一级别图_退火组织…JB/T 1255-2001 | 比较评级 |
| 【132】第二级别图_淬回火马氏体组织…JB/T 1255-2001 | ||
| 【133】第三级别图_淬回火屈氏体组织…JB/T 1255-2001 | ||
| 【134】第四级别图_碳化物网状组织…JB/T 1255-2001 | ||
| 【135】第五级别图_断口照片…JB/T 1255-2001 | ||
| 【136】第六级别图_贝氏体淬火组织…JB/T 1255-2001 | ||
47、钢的感应淬火或火焰淬火后 有效硬化层深度的测定 | 【137】钢的感应淬火或火焰淬火后有效硬化层深度的测定…GB 5617-85 | 辅助评级 |
48、钢件渗碳淬火有效硬化层 深度的测定和校核 | 【138】钢件渗碳淬火有效硬化层深度的测定和校核…GB 9450-2005 | 辅助评级 |
| 49、珠光体面积百分比含量测定 | 【139】珠光体面积百分比含量测定QB JC-01-2003 | 辅助评级 |
50、高碳铬轴承钢 金相检验（GB/T 18254-2000） | 【140】第一级别图_中心疏松…GB/T 18254-2000 | 辅助评级 |
| 【141】第二级别图_一般疏松…GB/T 18254-200 | 辅助评级 | |
| 【142】第三级别图_偏析…GB/T 18254-2000 | 比较评级 | |
| 【143】第四级别图_非金属夹杂物GB/T 18254-2000 | 自动评级 | |
| 【144】第五级别图_显微孔隙…GB/T 18254-2000 | 辅助评级 | |
| 【145】第六级别图_显微组织…GB/T 18254-2000 | 比较评级 | |
| 【146】第七级别图_碳化物网状…GB/T 18254-2000 | 辅助评级 | |
| 【147】第八级别图_碳化物带状…GB/T 18254-2000 | 比较评级 | |
| 【148】第九级别图_碳化物液析…GB/T 18254-2000 | 辅助评级 | |
51、柴油机喷油嘴偶件、 喷油泵柱塞偶件、 喷油泵出油阀偶件 金相检验（JB/T 9730-1999） | 【151】GCr15钢精密偶件金相检验_马氏体分级_第一级别图…JB/T 9730-1999 | 比较评级 |
| 【152】合金结构钢针阀体渗碳、热处理_碳化物_第二级别图…JB/T 9730-1999 | ||
| 【153】合金结构钢针阀体渗碳、热处理_马氏体及残余奥氏体_第三级别图…JB/T 9730-1999 | ||
| 【154】W6Mo5Cr4V2、W18Cr4V钢针阀金相检验_淬火后晶粒度_第四级别图…JB/T 9730-1999 | ||
| 【155】W6Mo5Cr4V2、W18Cr4V钢针阀金相检验_过热程度_第五级别图…JB/T 9730-1999 | ||
52、渗碳、碳氮共渗、氮化零件 金相组织检验标准（HB 5022-77） | 【156】渗碳、碳氮共渗零件非渗层（中心）组织标准…HB 5022-77 | 比较评级 |
| 【157】渗碳、碳氮共渗层残余奥氏体标准…HB 5022-77 | ||
| 【158】渗碳、碳氮共渗碳化物标准…HB 5022-77 | ||
| 【159】３８ＣｒＭｏＡｌＡ钢氮化零件调质处理金相标准…HB 5022-77 | ||
| 【160】３８ＣｒＭｏＡｌＡ钢零件氮化层金相标准…HB 5022-77 | ||
53、汽车碳氮共渗齿轮 金相检验（QCn 29018-91） | 【161】碳氮化合物…QCn 29018-91 | 比较评级 |
| 【162】残余奥氏体及马氏体…QCn 29018-91 | ||
| 54、工具热处理金相检验标准 | 【163】工具热处理金相检验标准…ZB J36 003-87 | 比较评级 |
55、游离铁素体和奥氏体 钢层状析出物评级 | 【164】游离铁素体和奥氏体钢层状析出物评级…NJ 354-85 | 比较评级 |
56、奥氏体不锈钢中α-相 面积含量金相测定法 | 【165】奥氏体不锈钢中α-相面积含量金相测定法…GB/T13305-91 | 自动评级 |
| 57、纤维直径测定 | 【166】纤维直径测定…SS 2004-0808 | 辅助评级 |
58、低、中碳钢球化体 评级（JB/T 5074-91） | 【167】低碳结构钢及低碳合金结构钢球化体分级…JB/T 5074-91 | 比较评级 |
| 【168】中碳结构钢球化体分级…JB/T 5074-91 | ||
| 【169】中碳合金结构钢球化体分级…JB/T 5074-91 | ||
| 59、不锈钢铁素体含量百分比测定 | 【170】不锈钢铁素体含量百分比测定…GB/T 13298-91 | 辅助评级 |
| 60、汽车感应淬火零件金相检验 | 【171】 汽车感应淬火零件金相检验QC/T 502-1999 | 自动评级 |
| 61、结构钢低倍组织缺陷评级图 | 【172】结构钢低倍组织缺陷评级图GB/T 1979-2001 | 比较评级 |
62、薄层碳氮共渗或薄层 渗碳钢件显微组织检测 | 【173】薄层碳氮共渗或薄层渗碳钢件显微组织检测…JB/T 7710-95 | 自动评级 |
| 63、汽车渗碳齿轮金相检验 | 【174】汽车渗碳齿轮金相检验…JB 1673-75 | 比较评级 |
| 64、内燃机连杆螺栓金相检验 | 【175】内燃机连杆螺栓金相检验标准…NJ 309-83 | 比较评级 |
| 65、钢件感应淬火金相检验 | 【176】钢件感应淬火金相检验… ZB J36 009-88 | 比较评级 |
66、高镍铬无限冷硬离心 铸铁轧辊金相检验（YB 4052 - 91） | 【177】石墨形态 …YB 4052 - 91 | 比较评级 |
| 【178】石墨数量 …YB 4052 - 91 | 自动评级 | |
| 【179】基体组织特征…YB 4052 - 91 | 比较评级 | |
| 【180】碳化物数量 …YB 4052 - 91 | 自动评级 | |
| 67、合金工具钢 | 【181】合金工具钢 …GB/T 1299-2000 | 比较评级 |
68、铍青铜的金相试验方法（QJ 2337-92） | 【182】铍青铜的金相试验方法_晶粒度标准图…QJ 2337-92 | 自动评级 |
| 【183】铍青铜的金相试验方法_晶界反应量标准图…QJ 2337-92 | 辅助评级 | |
| 【184】铍青铜的金相试验方法_β相形态分布标准级别…QJ 2337-92 | ||
69、渗碳齿轮感应加热淬火 金相检验（NJ 305-83） | 【191】碳化物分级…NJ 305-83 | 辅助评级 |
| 【192】马氏体及残余奥氏体分级…NJ 305-83 | 比较评级 | |
| 【193】铁素体分布…NJ 305-83 | ||
| 【194】淬火层深度分级…NJ 305-83 | ||
| 【195】渗碳层测量…NJ 305-83 | 辅助评级 | |
70、柴油机喷油泵、喷油器 总成主要零件金相检验（JB 5175-91） | 【196】碳化物分级…JB 5175-91 | 比较评级 |
| 【197】马氏体和奥氏体分级…JB 5175-91 | ||
| 【198】有效硬化层深度测量…JB 5175-91 | ||
| 【199】喷油器体金相检验…JB 5175-91 | ||
71、汽车碳氮共渗齿轮 金相检验（JB 2782-79） | 【200】碳氮化合物分级 | 比较评级 |
| 【201】马氏体及残余奥氏体分级 | ||
| 【202】心部铁素体分级 | ||
| 【203】碳氮共渗层测试图 | ||
72、珠光体球墨铸铁零件 感应淬火金相检验（ZB J36 010-88） | 【204】组织评级 | 比较评级 |
| 【205】硬化层深度测量 | 辅助评级 | |
73、中碳钢与中碳 合金结构钢（ZB J36 016-90） | 【206】马氏体等级 | 比较评级 |
74、稀土镁球墨铸铁等温淬火 金相标准（JB 3021-81） | 【207】组织形态 | 比较评级 |
| 【208】下贝氏体分级 | 辅助评级 | |
| 【209】上贝氏体分级 | ||
| 【210】白区数量分级 | ||
| 【211】铁素体数量分级 | ||
| 75、焊缝熔深度测量（SS 0501-2005） | 【212】焊缝熔深度测量 | 辅助评级 |
| 76、铸造铝硅合金变质（GB 10849-89） | 【213】钠变质 | 比较评级 |
| 【214】磷变质 | ||
77、中碳钢与中碳 合金结构钢（JB/T 9211-1999） | 【215】中碳钢与中碳合金结构钢_马氏体等级 | 比较评级 |
78、钢的共晶碳化物不均匀度 评定法（GB/T 14979-94） | 【216】钢的共晶碳化物不均匀度评定法 | 比较评级 |
| 79、铁素体级别图（SS 1117-2005） | 【217】铁素体级别图 | 辅助评级 |
80、不锈钢10％草酸 浸蚀试验方法（GB/T 4334.1-2000） | 【218】不锈钢10％草酸浸蚀试验方法 | 比较评级 |
| 81、铸造铝硅合金过烧（GB 10850-89） | 【219】铸造铝硅合金过烧 | 比较评级 |
| 82、铸造铝合金针孔（GB 10851-89） | 【220】铸造铝合金针孔 | 比较评级 |
83、变形铝合金过烧 金相试验方法（QJ 1675-89 | 【221】变形铝合金过烧金相试验方法 | 比较评级 |
84、铸造铝合金过烧 金相试验方法（QJ 1676-89） | 【222】铸造铝合金过烧金相试验方法 | 比较评级 |
| 85、碳素工具钢（GB 1298-86） | 【223】碳素工具钢＿第一级别图＿珠光体 | 比较评级 |
| 【224】碳素工具钢＿第二级别图＿碳化物 | ||
86、变形镁合金显微 组织检验方法（GB/T 4296-2004） | 【225】变形镁合金显微组织检验方法 | 比较评级 |
87、变形镁合金低倍 组织检验方法（GB/T 4297-2004） | 【226】变形镁合金低倍组织检验方法 | 比较评级 |
88、两相钛合金高低倍 组织检验方法（GB 5168-85） | 【227】两相钛合金高低倍组织检验方法 | 比较评级 |
89、内燃机铸造铝活塞 金相检验（JB/T 6289-2005） | 【228】分散性孔洞评定 | 比较评级 |
| 【229】集中性孔洞评定 | ||
| 【230】共晶铝-硅合金(钠盐变质)评定 | ||
| 【231】共晶铝-硅合金(磷变质)评定 | ||
| 【232】铝-硅-铜-镁合金显微组织评定 | ||
| 【233】鱼骨状铁相夹杂物评定 | ||
| 【234】针状铁相夹杂物评定 | ||
90、内燃机高磷铸铁 气缸套_金相检验（JB/T 2330-93） | 【236】第一级别图_石墨评级 | 辅助评级 |
| 【237】第二级别图_磷共晶网孔评级 | 比较评级 | |
| 【238】第三级别图_分散分布，枝晶状及聚集状磷共晶评级 | ||
| 【239】第四级别图_复合物磷共晶的评级 | 自动评级 | |
| 【240】第五级别图_游离渗碳体含量的评级 | ||
| 【241】第六级别图_游离铁素体含量的评级 | 辅助评级 | |
91、内燃机硼铸铁 气缸套_金相检验（JB/T 5082-91） | 【242】第一级别图_石墨的评级 | 辅助评级 |
| 【243】第二级别图_硬度相分布及数量的评级 | 自动评级 | |
| 【244】第三级别图_硬度相呈聚集状，枝晶状分布评级 | 比较评级 | |
| 【245】第四级别图_硬度相大小评级 | 自动评级 | |
| 【246】第五级别图_含硼复合物的组织评级 | 比较评级 | |
| 【247】第六级别图_含硼渗碳体评级 | 自动评级 | |
| 【248】第六级别图_含硼莱氏体评级 | ||
| 【249】第七级别图_基体中游离铁素体的评级 | 辅助评级 | |
| 【263】内燃机硼铸铁气缸套__含硼莱氏体评级（取色法） | ||
| 92、DL/T 884-2004 | 【253】10CrMo910钢蠕变损伤评定级别图 | 辅助评级 |
| 【254】T91钢组织老化评定级别图 | ||
| 93、JB/T 9173-1999 | 【257】烧结金属摩擦材料 金相检验法 | 比较评级 |
94、内燃机进、排气门 金相检验（JB/T 6720-93） | 【258】第一级别图 | 自动评级 |
| 【259】第二级别图 | ||
95、弹条金相组织 评级图（TB/T 2478-93） | 【260】第一级别图 | 比较评级 |
| 【261】第一级别图 | ||
| 【262】第一级别图 | ||
96、热作模具钢显微 组织评级（JB/T 8420-96） | 【264】5CrNiMo钢马氏体评级 | 辅助评级 |
| 【265】5Cr4W5Mo2V钢马氏体评级 | ||
| 【266】3Cr2W8V钢马氏体评级 | ||
| 【267】3Cr3Mo3W2V钢马氏体评级 | ||
| 【268】4Cr5MoSiV钢马氏体评级 | ||
| 【269】4Cr3Mo2NiVNbB钢马氏体评级 | ||
97、铝合金晶间腐蚀 测定方法（GB/T 7998-2005） | 【270】铝合金晶间腐蚀测定方法 | 辅助评级 |
98、液化石油气钢瓶 金相组织评定（CJ/T 31-1999） | 【271】液化石油气钢瓶金相组织评定 | 比较评级 |
| 99、金相教学（SS2006-01） | 【272】金相教学（SS2006-01） | 比较评级 |
| 100、通用分析模块 | 【273】多项组织分析（SS2006-02） | 辅助评级 |
| 101、还原粉末的金相图谱 | 【274】还原粉末的金相图谱（SS 2006-03） | 比较评级 |
| 102、电解粉末的金相图谱 | 【275】电解粉末的金相图谱（SS 2006-04） | 比较评级 |
| 103、羰基粉末的金相图谱 | 【276】羰基粉末的金相图谱（SS 2006-05） | 比较评级 |
| 104、雾化粉末的金相图谱 | 【277】雾化粉末的金相图谱（SS 2006-06） | 比较评级 |
| 105、机械破碎粉末的金相图谱 | 【278】机械破碎粉末的金相图谱（SS 2006-07） | 比较评级 |
| 106、包覆粉末的金相图谱 | 【279】包覆粉末的金相图谱（SS 2006-08） | 比较评级 |
| 107、其他粉末的金相图谱 | 【280】其他粉末的金相图谱（SS 2006-09） | 比较评级 |
| 108、空隙和石墨图谱 | 【281】空隙和石墨图谱（SS 2006-10） | 比较评级 |
| 109、珠光体形态图谱 | 【282】珠光体形态图谱（SS 2006-11） | 比较评级 |
| 110、渗碳体形态图谱 | 【283】渗碳体形态图谱（SS 2006-12） | 比较评级 |
| 111、珠光体含量图谱 | 【284】珠光体含量图谱（SS 2006-13） | 比较评级 |
| 112、渗碳体含量图谱 | 【285】渗碳体含量图谱（SS 2006-14） | 比较评级 |
| 113、烧结后的显微组织图谱 | 【286】烧结后的显微组织图谱（SS 2006-15） | 比较评级 |
| 114、热处理后的显微组织图谱 | 【287】热处理后的显微组织图谱（SS 2006-16） | 比较评级 |
| 115、高速钢的金相图谱 | 【288】高速钢的金相图谱（SS 2006-17） | 比较评级 |
| 116、后续处理图谱 | 【289】后续处理图谱（SS 2006-18） | 比较评级 |
| 117、夹杂物图谱 | 【290】夹杂物图谱（SS 2006-19） | 比较评级 |
| 118、缺陷图谱 | 【291】缺陷图谱（SS 2006-20） | 比较评级 |
| 119、钢基零件图谱 | 【292】钢基零件图谱（SS 2006-21） | 比较评级 |
| 120、触头材料图谱 | 【293】触头材料图谱（SS 2006-22） | 比较评级 |
| 121、摩擦材料图谱 | 【294】摩擦材料图谱（SS 2006-23） | 比较评级 |
| 122、Cr12型钢评定方法（JB/T 7713-95） | 【295】Cr12型钢大块碳化物级别评定方法 | 自动评级 |
| 【296】Cr12型钢淬火回火马氏体级别评定方法 | ||
| 123、铝合金包覆层厚度测定 | 【297】铝合金包覆层厚度测定（SS 2006-24） | 自动评级 |
| 124、球状黑铅铸铁品 | 【299】球状黑铅铸铁品（JIS G5502-2001） | 比较评级 |
| 125、铸铁-石墨显微结构的表示方法 | 【300】铸铁-石墨显微结构的表示方法（ISO 945-1975） | 辅助评级 |
| 126、铝箔图像分析 | 【302】铝箔图像分析（SS 2007-01） | 自动评级 |
| 127、钢中石墨碳标准评级图 | 【303】钢中石墨碳标准评级图（GB/T 13302-91） | 辅助评级 |
128、铸造高锰钢金相 GB/Y 13925-92 | 【306】显微组织 | 比较评级 |
| 【307】未溶碳化物的级别 | 辅助评级 | |
| 【308】析出碳化物的级别 | 比较评级 | |
| 【309】过热碳化物的级别 | ||
| 【310】夹杂物评级表 | 辅助评级 | |
129、汽车钢板弹簧金相 检验标准（JB 3782-84） | 【311】汽车钢板弹簧金相检验标准 | 比较评级 |
130、钢铁热浸铝工艺 及质量检验（JB_T_9206） | 【323】孔隙级别与特征 | 辅助评级 |
| 【324】裂纹级别与特征 | ||
| 【325】扩散型热浸铝层与基体金属界面类型评定法 | 比较评级 | |
131、60Si2Mn 钢螺旋弹簧 金相检验（JB_T_9129_2000） | 【326】淬火组织评级图 | 辅助评级 |
| 【327】中温回火组织评级图 | 比较评级 | |
| 132、球墨铸铁件（JIS G5502_2001_WT） | 【329】黑铅球状化率 | 辅助评级 |
| 【330】基地组织 | 比较评级 |
