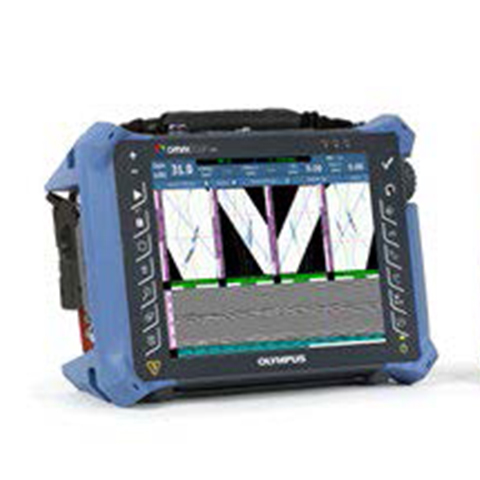

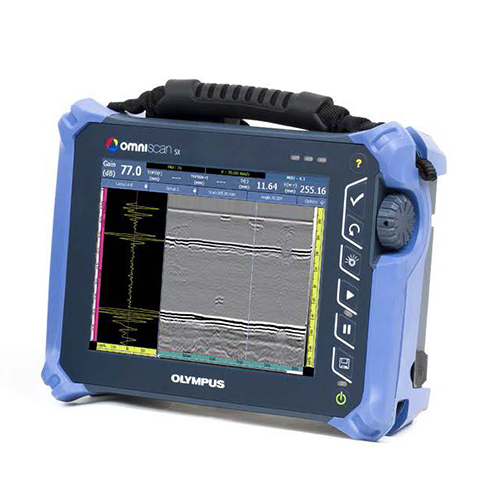

进口超声探伤仪 OmniScan SX










● 产品简介

       小巧轻便、方便操作的OmniScan

Olympus不无自豪地为广大用户推出了最新研制的OmniScan SX,这是一款积累了20多年探索相控阵技术的经验,体现了OmniScan精华的探伤仪。为了更加方便地使用仪器,OmniScan SX在其8.4英寸触摸屏上使用了合理简化的新型软件界面。OmniScan SX是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作极为方便,性价比极高。

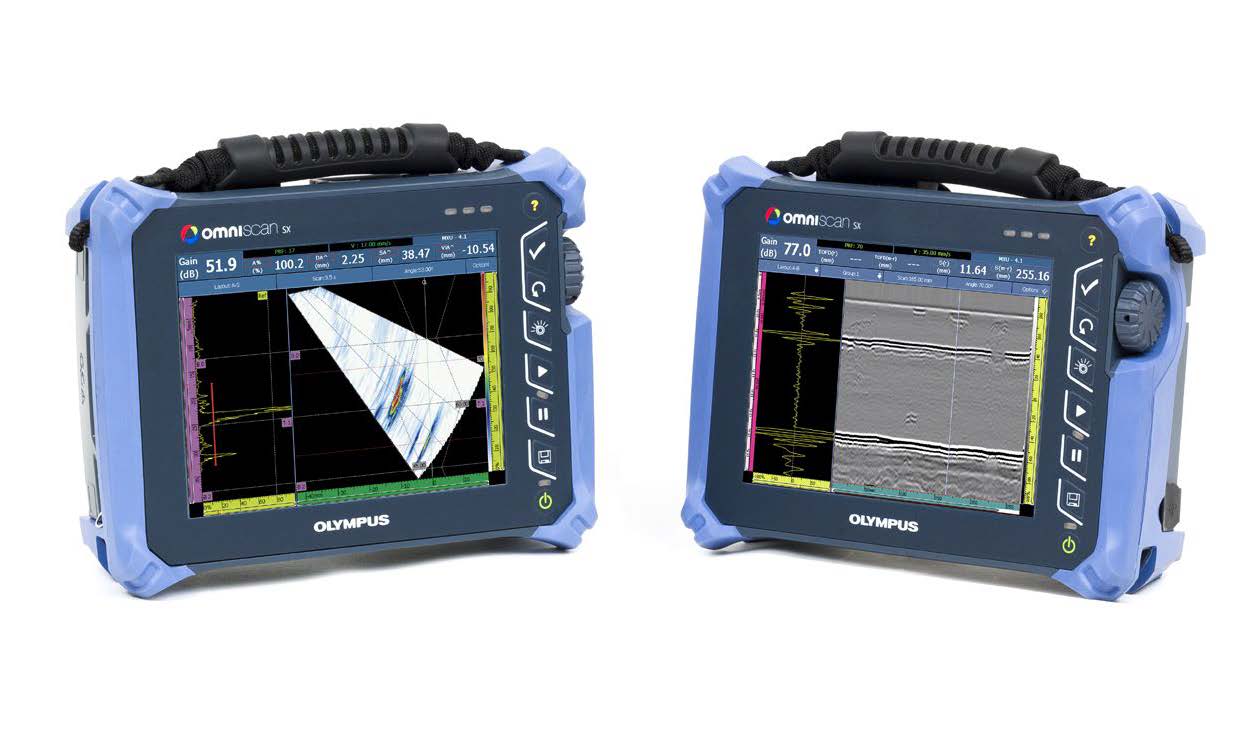

OmniScan SX有两种型号:SX PA和SX UT。SX PA是一款16:64PR相控阵单元,与仅具有UT通道的SX UT一样,也配备了一个常规UT通道,可以进行脉冲回波、一发一收或TOFD检测。与OmniScan MX2相比,OmniScan SX重量轻33 %,体积小50 %,具有OmniScan产品前所未有的更为轻巧便携的性能。




设置

    采集

可以在NDT SetupBuilder中为检测进行设置,然后再通过SD卡或USB钥匙,将设置

直接导入到OmniScan SX仪器。进行采集之前,只需在仪器中进行几项基本操作,

如:设置闸门和范围。由于OmniScan SX具有以下几个特性,用户也可以在仪器中

非常方便地创建设置:

   在进行手动、单线或光栅编码扫查时,OmniScan SX可以方便地对检测参数进行配置。

   采集数据可以用户选择的视图形式实时显示在屏幕上,用户还可以将数据存储于具有热

   插拔功能的SD卡或USB 2.0设备中。

•自动探头识别
• 单步骤、预先配置应用的向导
• 焊缝覆盖与声线跟踪模拟
   •智能布局
   • 全屏模式,可更好地显示缺陷
   • 可以使用不同的闸门组合对同步和测量进行处理

校准

   数据分析和报告制作

为完成一项符合规范的检测,仪器中的校准向导可以保证每组中的每个聚焦法则都

直接等同于一个单通道常规探伤仪。用户在完成所要求的校准过程中,会得到向导

的分步指导。所校准的项目包括声速、楔块延迟、灵敏度、TCG、DAC、AWS及

编码器。现在,仪器可以自动完成TOFD PCS校准与直通波矫直的操作。

   • 数据光标、参考光标与测量光标用于缺陷的定量。

   • 扩展的数据库、预先定义的三角学参数列表、缺陷相对于轴的统计数据、体积位置信息、

     基于规范的合格标准、腐蚀成像的统计数据等等。

   • 在进行离线闸门重新定位的操作中,视图可被链接在一起,进行交互式分析和自动更新。
   • 优化的预置布局可对缺陷的长度、深度和高度进行快速方便的定量。

   无论您想在计算机中完成数据分析,还是希望您的OmniScan仪器采集完数据后继续在

   现场进行数据分析,OmniPC或TomoView都是最理想的与OmniScan配套使用的软件工具。


价格便宜、方便携带、用途广泛

用途广泛的新型Omniscan SX仪器的出现进一步壮大了Olympus业已齐备的创新型市场解决方案库,开发所有这些解决方案的宗旨都是简化检测工作流程,从整体上提高生产效率。

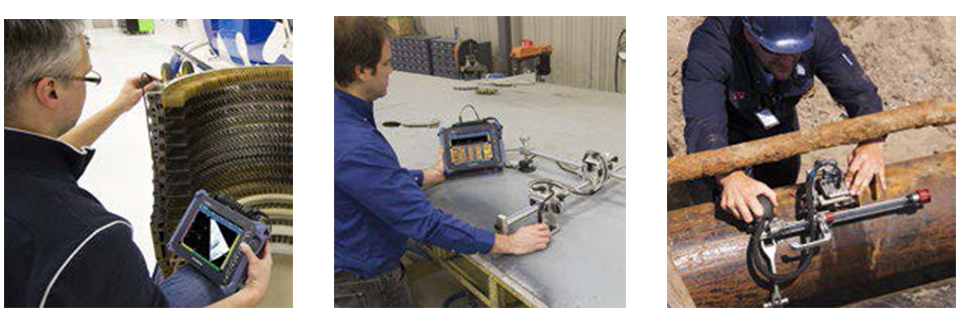

相控阵焊缝检测

   腐蚀成像和复合材料检测

OmniScan PA是Olympus公司为石油和天然气工业开发的手动和半自动相控阵

焊缝检测解决方案的核心。这些系统不仅可用于符合ASME、API及其它规范标

准的检测,而且还具有高速探测、便于缺陷指示判读的特性。

   随着OmniScan SX的出现,零度检测变得更为简便易行。在腐蚀或复合材料的检测应用中,

   Olympus可提供探测材料中异常现象或壁厚损失的经过实地验证的解决方案。



TOFD焊缝检测

   组件检测

在主要探测焊缝缺陷的应用中,TOFD是一种简便易行、效率极高的检测方法。

这种方法不仅可以快速定量在焊缝体积中发现的缺陷(焊缝通常是制造缺陷高发

的地带),且其性价比极高。

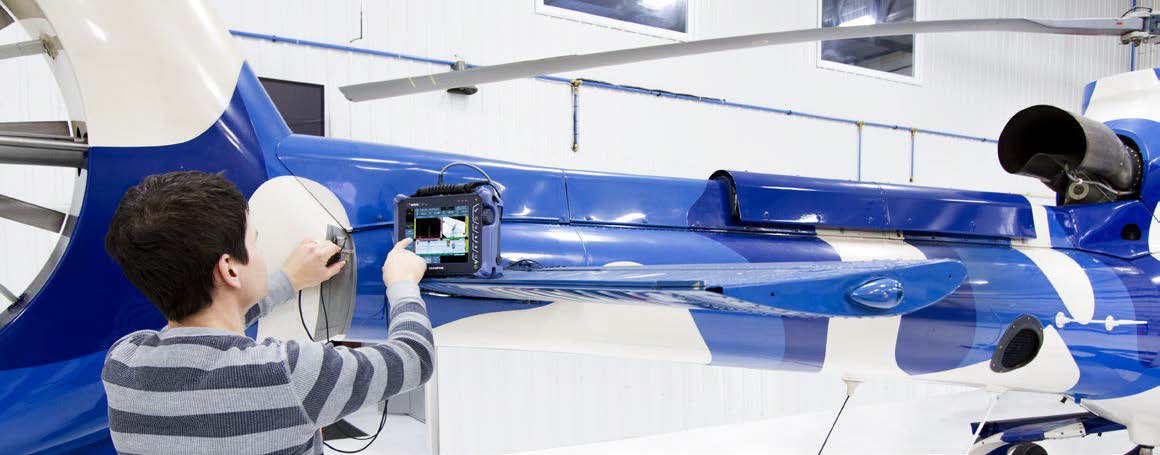

   组件检测利用超声技术,可以探测到裂缝、壁厚减薄以及其它各种缺陷。OmniScan SX既可以

   使用角度声束,也可以使用线性零度声束,因此成为完成这类单组检测应用的一个性价比极高

   的解决方案。




● 产品特点

     1、单组性能,性价比极高
     2、 双轴编码与数据归档性能
     3、 常规UT、TOFD和16:64PR相控阵性能
     4、显示OmniScan界面的8.4英寸触摸屏
     5、 机体设计小巧轻便





● 技术参数

参数名称参数数据
   外壳
   外型尺寸(宽 x 高 x 厚)

   267 mm × 208 mm × 94 mm

  重量

   3.4 kg,含电池

   数据存储
   存储装置   SDHC卡,或大多数标准USB存储装置
   数据文件容量    300 MB
  I/O端口
  编码器

   双轴编码器线

   (正交、向上、向下或时钟/方向)

   数字输入   4个数字TTL输入,5 V
   数字输出

   3个数字TTL输出,5V;

   每个输出最大电流为15 mA。

   采集开关

   有,通过对一个数字输入进行配置的方式实现

  电源输出线  5 V,500 mA电源输出线(带短路保护)
   步速输入   5V,TTL步速输入
   显示
  显示屏尺寸   21.3 cm(8.4 in.)(对角线)
   分辨率   800像素 x 600像素
   亮度   600 cd/m²
   观察角度

   水平:–80° ~ 80°

   垂直:–60° ~ 80°

   颜色数量   1千6百万
   类型   薄膜晶体管液晶显示屏(TFT LCD)
   电源供应
   电池类型   智能锂离子电池
   电池数量   1节
   电池供电时间   正常操作条件下,至少6小时
   环境技术规格
   工作温度范围   -10 ºC ~ 45 ºC
   存放温度范围

   –20 ºC ~ 60 ºC,含电池

   –20 ºC ~ 70 ºC,不含电池

   相对湿度   45 °C无冷凝的条件下,最大70 %。
   侵入保护评级   设计符合IP66评级
   防撞击评级   通过MIL-STD-810G 516.6的坠落测试


● 超声技术规格 (适用于OMNISX-1664PR)

参数名称参数数据
   超声技术规格 (适用于OMNISX-1664PR)
   接口

   1个相控阵接口:Olympus PA接口

  聚焦法则数量

   256个

   探头识别   自动探头识别
   脉冲发生器/接收器
   孔径   16个晶片
   晶片数量    64个晶片
   脉冲发生器   PA通道   UT通道
   电压

   40 V、80 V、115 V

   95 V、175 V、340 V

   脉冲宽度   30 ns ~ 500 ns范围内
   可调,分辨率为2.5 ns。
   30 ns ~ 1000 ns范围内
  可调,分辨率为2.5 ns。
   脉冲形状

   负方波

   负方波

   输出阻抗

   35 Ω(脉冲回波模式)
   30 Ω(一发一收模式)


   < 30 Ω

   接收器
   PA通道   UT通道
  增益   0 dB ~ 80 dB,最大输
   入信号为550 mVp-p
 (满屏高)
   0 dB~120 dB,最大输入
   信号为34.5 Vp-p
 (满屏高)
   输入阻抗   60 Ω(脉冲回波模式)
   150 Ω(一发一收模式)
   60 Ω(脉冲回波模式)
   50 Ω(脉冲发送接收模式)
   系统带宽   0.6 MHz ~ 18 MHz(–3 dB)   0.25 MHz ~ 28 MHz(–3 dB)
   声束形成
   扫查类型   扇形或线性
   组数量   1个
   数据采集   PA通道   UT通道
   数字化频率

   100 MHz

   100 MHz

   最大脉冲速率   高达6 kHz(C扫描)
   数据处理   PA通道   UT通道
   数据点数   最多8192个
   实时平均   PA:2、4、8、16
   UT:2、4、8、16、32、64
   检波   射频、全波、正半波和负半波
   滤波   3个低通、3个带通、5个高通滤波器
   3个低通、6个带通、3个
   高通滤波器(TOFD配置
   下为8个低通滤波器)
   视频滤波   平滑(根据探头频率范围调节)
   数据显示
   A扫描刷新率   A扫描:60 Hz;S扫描:60 Hz
   数据同步
   根据内部时钟   1 Hz~6 kHz
   根据编码器   双轴:1步~65536步
   可编程的时间校正增益(TCG)
   点数   16个:每个聚焦法则有一条TCG(时间校正增益)曲线
   最大斜率   40 dB/10 ns
   报警
   报警数量   3个
   条件   闸门的任意逻辑组合





如果需要或考虑进行多组检测(如:两个PA探头或PA + UT组合),Olympus
建议用户使用OmniScan MX2仪器。这款用作模块平台的高级探伤仪可方便日
后的升级过程:用户可以先根据自己的经济实力或检测需求购买一款适合自己目
前应用的模块,以后再购买其它更多的模块,为自己的检测设备升级。
