FCM2000W电脑型金相显微镜

产品价格 面议

最小起订量:0 可售数量:0

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
协商
所在地区:
上海
有效期至:
长期有效
最后更新:
2022-05-31 13:41
浏览次数:
126
产品详情

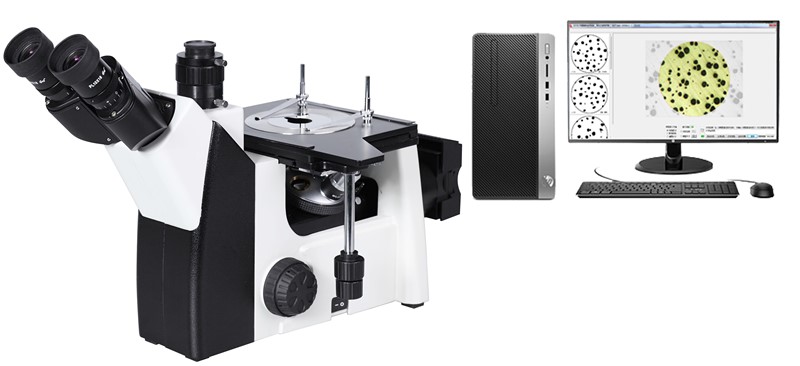

FCM2000W电脑型金相显微镜








● 产品介绍


FCM2000W电脑型金相显微镜为三目倒置式金相显微镜,用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定,原材料的检验或材料处理后的金相组织分析,以及对表面喷涂等一些表面现象进行研究工作;是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物、陶瓷等进行微观研究的有效手段。


      调焦机构

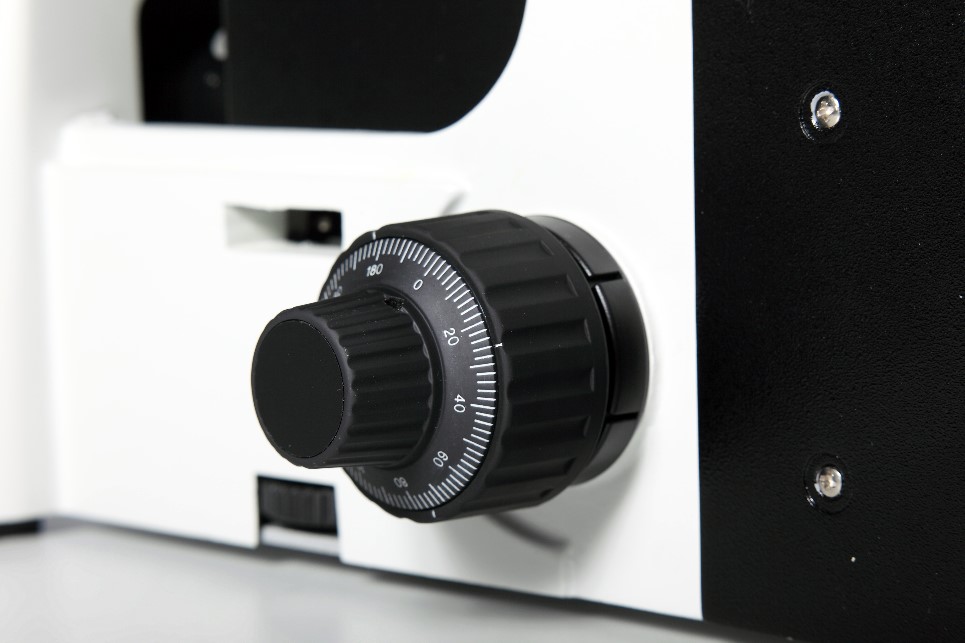

      采用底手位粗微调同轴调焦机构,左右侧均可调节,微调精度高,手动调节简单方便,用户能够轻松得到清晰舒适的图像。粗调行程为38mm,微调精度0.002。






       观察方式

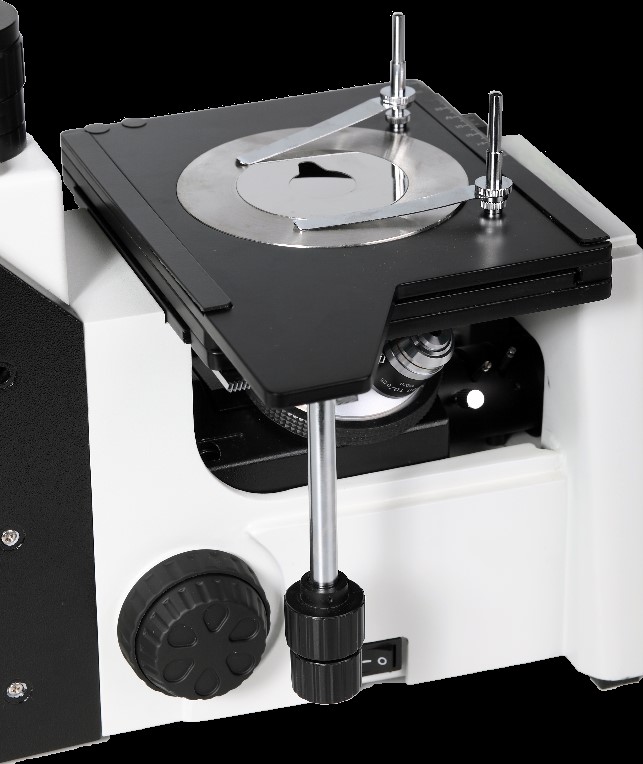

       采用180×155mm的大尺寸平台,右手位设置,符合常规人群操作习惯。用户操作过程中,便于调焦机构与平台移动的操作切换,为用户提供更加高效的工作环境。

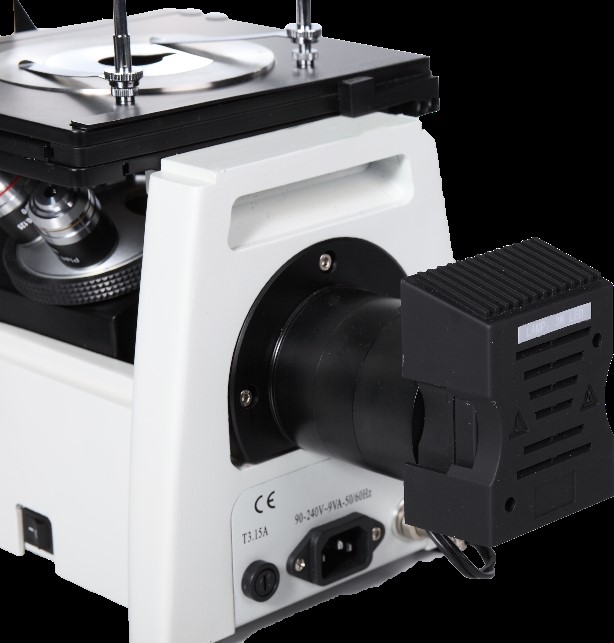

       照明系统

      落射式柯拉照明系统带可变孔径光阑和中心可调视场光阑,采用了自适应宽电压100V-240V,5W高亮度,长寿命LED照明






● FCM2000W电脑型金相显微镜配置表

配置整机型号
部件规格FCM2000W
光学系统有限远色差光学系统
观察筒45°倾斜,三目观察筒,瞳距调节范围:54-75mm,分光比:80:20
目镜高眼点大视野平场目镜PL10X/18mm

物镜

(长距平场

消色差物镜
LMPL5X /0.125  WD15.5mm
LMPL10X/0.25   WD8.7mm
LMPL20X/0.40   WD8.8mm
LMPL50X/0.60   WD5.1mm
LMPL100X/0.80  WD2.00mm
转换器内定位四孔转换器
调焦机构低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度0.02mm
载物台

三层机械移动平台,面积180mmX155mm,右手低手位控制,

行程:75mm×40mm
工作台板金属载物台板(中心孔Φ12mm)
落射照明系统

落射式柯拉照明系统,带可变孔径光栏和中心可调视场光栏,

自适应宽电压100V-240V,单颗5W 暖色LED灯,光强连续可调

滤色片黄、绿、蓝、磨砂滤色片
金相分析系统FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.5X适配镜接口、测微尺

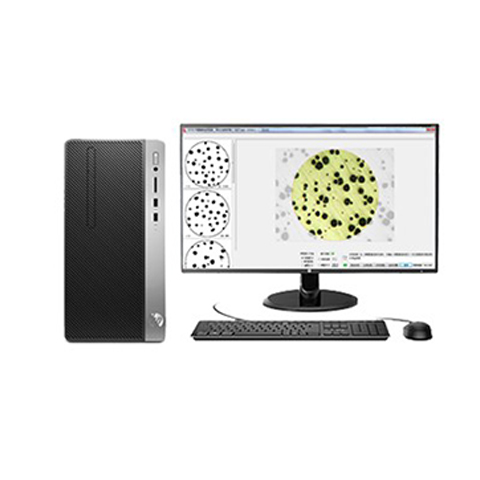

电脑长城商务机

注:“· ”为标准配置;“ O”为选购件


● FMIA版金相图像分析软件系统

概述:

FMIA版金相图像分析软件系统,是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求,提高产品合格率,助力各实验室检验水平的提升,我们搜集各行业专家老师的需求意见,开发本套FMIA版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别,满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。

特性:

软件安装更直观简洁

全新的软件安装、注册、标定引导模式,简单明了,通过默认提示即可完成。

正版软件保证体系

软件安装完成后,首先进行正版软件激活,其次进行电脑硬件ID注册,从而保证客户正版权益。

需求标准可定制

标准检测模块外,可根据客户需求,特殊定制检测模块,如:企业标准、特殊行业标准等。

报告模板可修改

可为不同企业量身定做报告模板。

正版软件可升级

依据国家标准化委员会标准推行时间,进行软件免费升级。

适用电脑系统广

本软件可在Windows 7、Windows10 下安装运行。


最新的金相软件标准:---部分摘选


GB/T 6394-2017晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级)

GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定

GB/T 7216-2009灰铸铁:石墨分布形状、石墨长度、珠光体数量、碳化物数量等

GB/T 9441-2009球墨铸铁:球化率、石墨大小、珠光体数量、碳化物数量等

GB/T 26656-2011蠕墨铸铁:石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等

GB/T 18254-2016高碳铬轴承钢金相检验

GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件

GB/T 1499.2-2018钢筋混凝土用钢第2部分:热轧带肋钢筋

GB/T 1299-2014工模具钢

GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法

GB/T 13925-2010铸造高锰钢:未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别

JB/T 7946-2017铸造铝合金金相

JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件

JB/T 9986-2013工具热处理金相检验

QC/T 262-1999汽车渗碳齿轮金相检验:马氏体针长、碳化物、奥氏体评级、奥氏体含量

QC/T 502-1999汽车感应淬火零件金相检验

QC/T 553-2008汽车发动机铸造铝活塞 金相检验

TB/T2942.2-2018机车车辆用铸钢件 第二部分:金相组织检验图谱。

TB/T 2478-1993弹条金相组织评级图

TB/T 2451-1993铸钢中非金属夹杂物金相检验

TB/T 2944-1999铁道用碳素钢锻件

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征

DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准

ISO 4499-2016硬质合金--显微结构的金相测定

ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程

ASTM E45-2013钢中夹杂物含量的评定方法。

软件系统内包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求;

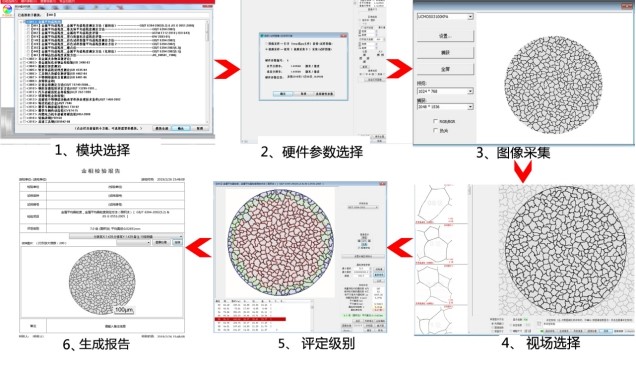

基本功能:


1、评定级别

正确选择材料的执行标准,通过金相显微镜的摄像系统,把试样金相组织图片捕获拍照,进入评定级别界面:

(1)自动评级:在金相标准中有定量标准的(比如计算公式,百分比范围等),软件自动评级,给出金相级别,生成金相检测报告。

(2)比较评级:软件还可以根据样图和图库中的图谱进行对比,人为确定级别。


2、几何测量

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度,点到圆心测量等多种测量工具,来满足用户的基本几何测量功能,得到相关测量数据。

(1)数据导出:测量后的数据,可生成专用的图文并茂测量报告,也可直接导入EXCEL。

(2)保存图像:测量后的数据,可以实现与图片的自动融合,直观明了展示测量部位的准确性。

3、查看图库

软件提供了查看图库功能,为用户提供了最新的国家标准级别图库。

4、定倍打印

软件提供了定倍打印功能,用户可以根据实际打印倍数要求,实现图片的定倍打印。

5、图像拼接

对于需要检测更大视场要求的客户,软件中提供了图像拼接功能,来实现更大视场图像拍摄的需求,解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

6、专业功能

为客户提供了专业功能定制窗口,可以根据客户的需求定制相关功能模块:如图像的共聚焦、三维光图、图像数据库、图像对比。


FMIA2020版金相分析软件系统组成:


1、软件程序FMIA2020(U盘);

2、加密狗:USB型+动态码验证;

3、文字资料:《使用说明书》(在U盘上);

v   0.01mm测微标尺。

v   CCD摄像装置。

v   适配镜接口。

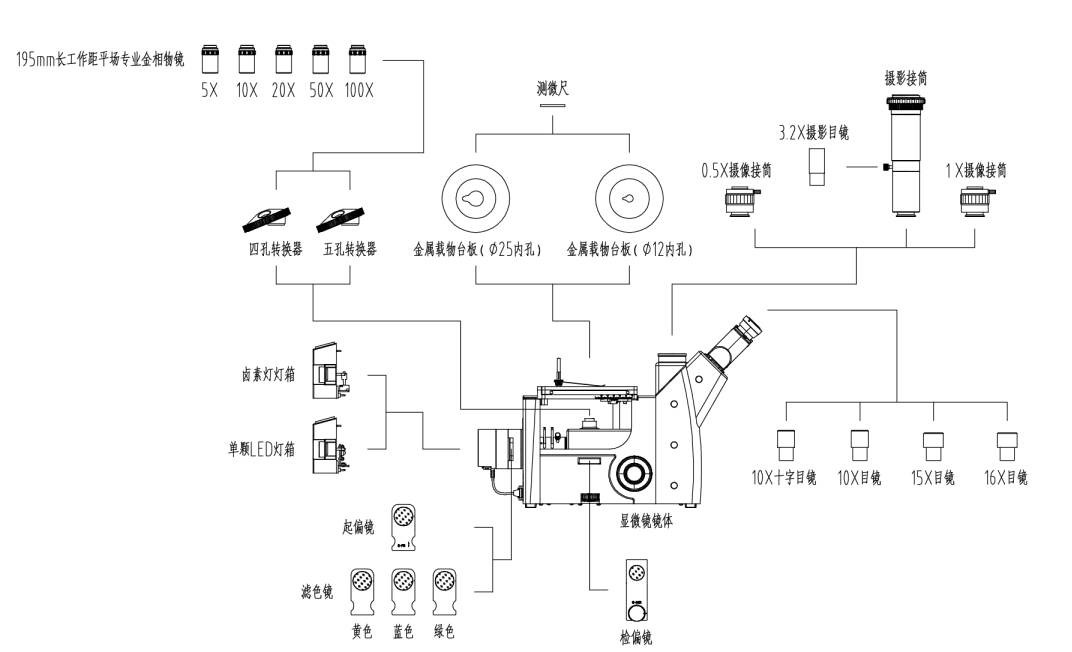

FCM2000W电脑型金相显微镜配置图:

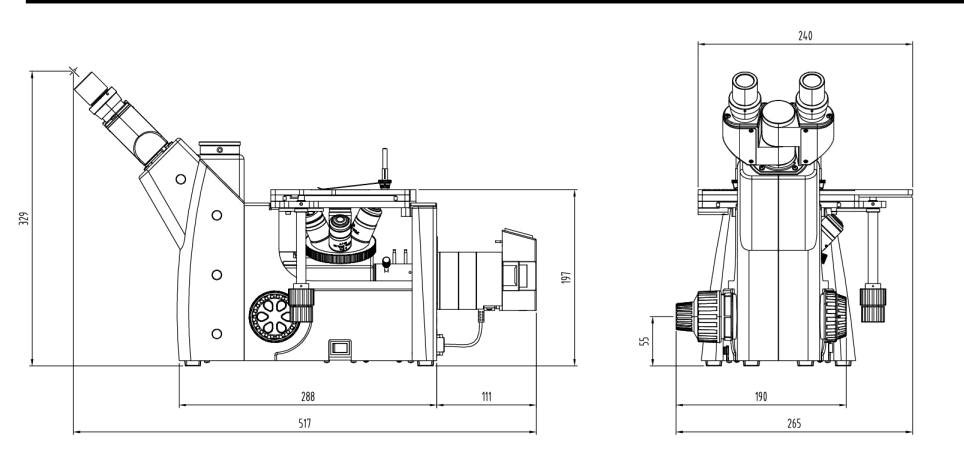

FCM2000W电脑型金相显微镜尺寸图:
