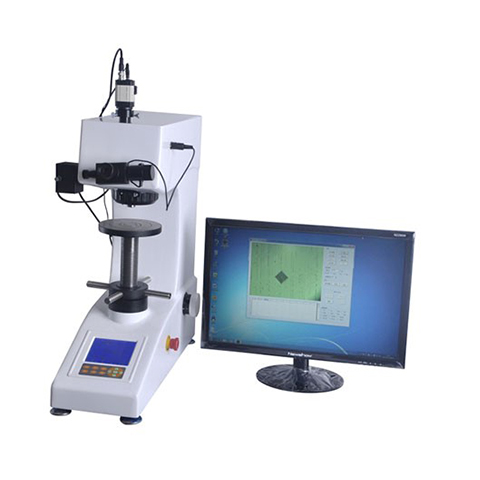

数显自动转塔型维氏硬度计(HVS-30Z)
| | | |
数显自动转塔型维氏硬度计可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率。
本机配备了显微硬度计测量系统:可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、视频线或USB接口的数码摄像头,可在显示器上直接观察测量压痕,用鼠标测量精确度高。对于设定试验条件,显示结果等均可清楚快捷地操作及显示。通过测量软件,可用计算机进行操作方便,实现单点测量可随机测量多点、统计测量数据,任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据,根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线、判断是否合格等.可测量零件长度图形保存打印。
1、万能USB控件,自配USB摄像头即可使用,支持市面上百分之九十以上USB摄像头,包括聊天摄像头,无需采集卡,笔记本也可以使用,节省成本 (也有采集卡版本,价格不一样,反应更快,更稳定,更强大);
2、渗碳层深度分析,详细的报表;
3、10,20,40,3种倍率可自由切换,且可分开校准互不影响;
4、更换力值无需重新校准;
5、14种E140标准标尺换算;
6、可实现自动测量;
7、放大镜功能,测量更容易;
8、力值可自由设定,没有倍率限制,倍率软件校准,理论上可以测所有维氏包括小负荷;
9、独家功能:一个硬度块即可完成校准,省去高价格的倍率尺,更方便,更容易,更精准。

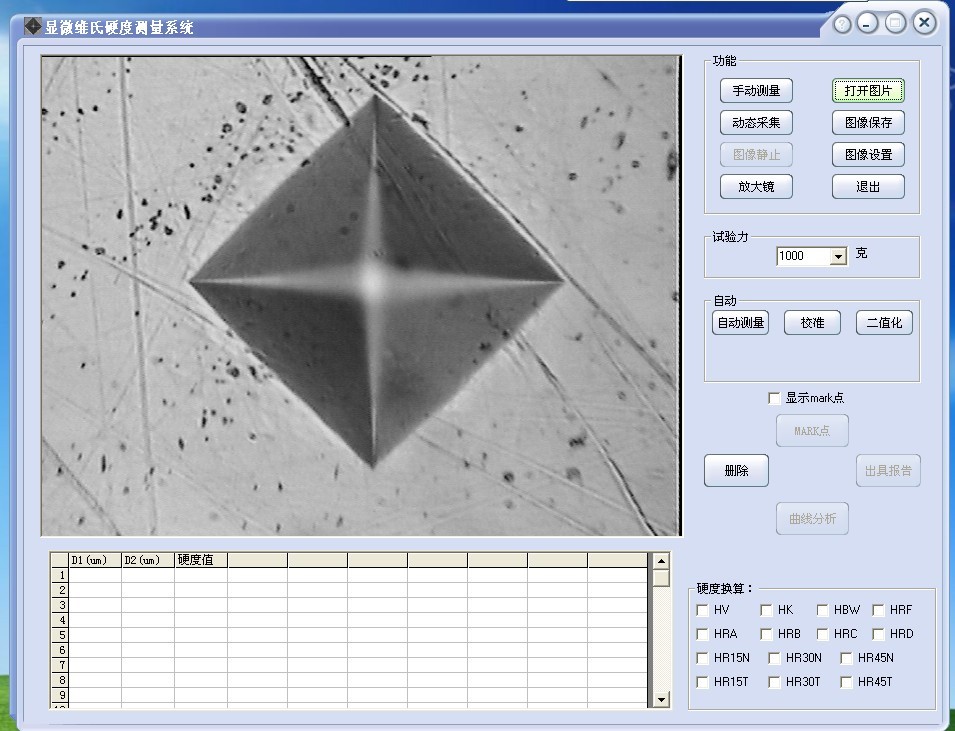

系统界面
1、高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等;
3、铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
4、我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
5、HVS-30Z机型可现实测量长度直接确认得出硬度值;
6、HVS-30Z机型可实现:观察—测试—测量的位置切换由自动转塔完成;
7、可选配LCD大屏幕;LCD大屏幕显示屏方便观察,测试条件,试验过程直观明了;
8、可选配内置打印机;试验结果和测试数据直接打印;
1、钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;
2、渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;
3、玻璃,晶片,陶瓷材料
参数名称 | 参数数据 |
维氏硬度标尺 | HV1,HV3,HV5,HV10,HV20,HV30 |
显示 | 5位数的硬度值,4位数的对角线长度(D1,D2), 保持时间,测试次数,平均值、标准偏差,返回 |
试验力(Kgf) | 1.0Kgf(9.8N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、 10Kgf(98.0N)、20Kgf(196N)、30Kgf(294N) |
加载控制 | 自动(加载/保持/卸载) |
试验力保持时间(s) | 1~99 |
光通道 | 双光通道(目镜及CCD摄象通道) |
光学系统 | 物镜:10×,20× 目镜放大倍数:10× 总放大倍数(μm):100×, 200× 测量范围(μm):400 分辨率(μm):0.125 |
硬度测量范围 | (5-3000)HV |
XY试台(选配) |
尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01 |
试件最大高度(mm) | 165 |
试件最大宽度(mm) | 130(从压头中心线至机壁距离) |
电源 | AC220+5%,50~60Hz |
数据输出 | 预留内置微型打印机接口,(RS232串行接口)选配安装 |
电源电压 | AC220V/50HZ |
外形尺寸(mm) | 585×200×630 |
重量(kg) | 42 |
名称 | 数量 | 名称 | 数量 |
主机 | 1台 | 维氏硬度块 | 2块 |
砝码 | 3只 | 备用保险丝2A | 2只 |
大、中“V”型试台 | 各1只 | 产品合格证 | 1份 |
水平调节螺钉 | 4只 | 产品使用说明书 | 1份 |
电源线 | 1根 | ||
10X数显测微目镜 | 1只 |
备注:可选配内置打印机,测量数据一键打印,也可上传电脑。
可选配硬度计测量软件,消除人为误差,电脑操作,提高效率,精度更加精准。
名称 | 型号 | 数量 | 备注 |
联想 | 算机M6201 | 1 | 硬盘:1T 内存:4G CPU: i3 6100 独立显卡:1G(根据要求另配) |
联想 | 显示器 | 1 | 19.5英寸液晶显示(根据要求另配) |
彩色喷墨打印机 | 1 | A4(根据要求另配) | |
音箱 | 1套 | 品牌音箱(根据要求另配) | |
联想 | 按键鼠标 | 1套 | (根据要求另配) |
Vcap200 USB2.0 | VTIMAGE系列影像采集盒 | 1 | 连接电脑主机 |
VTIMAGE系列影像采集 | 1 | 驱动软件 | |
Vcap200 USB2.0 | 影像采集盒说明书 | 1 | |
图像处理程序 | 1 | 钜惠 | |
彩色CCD相机 | VK-700A | SYSTEM:PAL POWER:DC12V VIDEO OUTPUT:1Vp-p75Ω 索尼图像传感器 索尼图像处理器 | |
电源适配器 | AC/DC | 1 | 100-240V 50/60HZ 0.55A |
光学连接器 | CCD图像光学连接器 | 1 | 钜惠 |
视频连接线 | AV线 | 1 | 导体采用4N无氧铜 |
加密装置 | 加密狗 | 1 | 钜惠 |
应用视频 | 系统操作视频 | 1 | 钜惠 |
